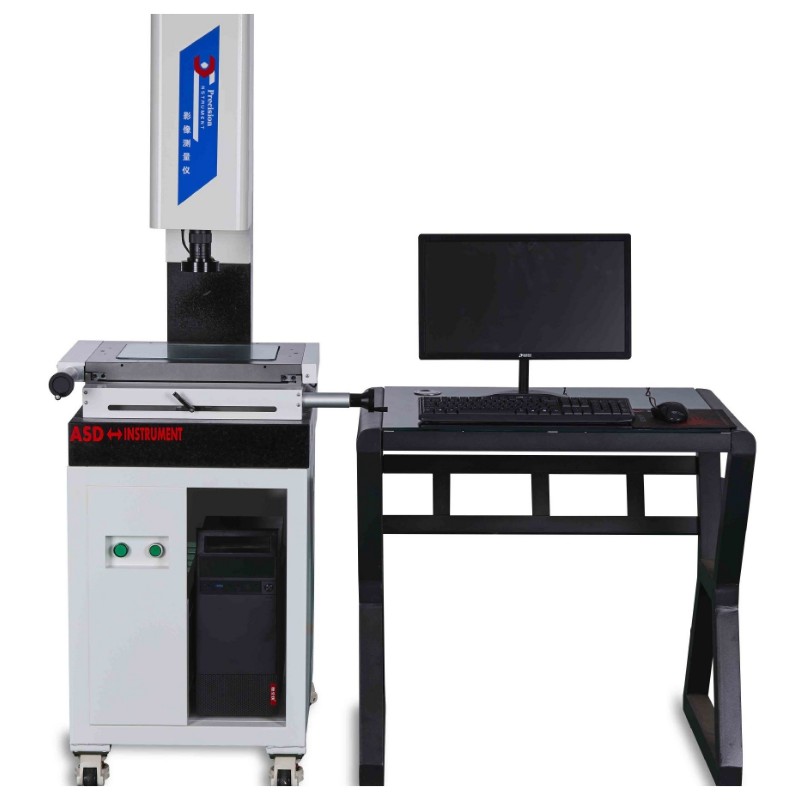

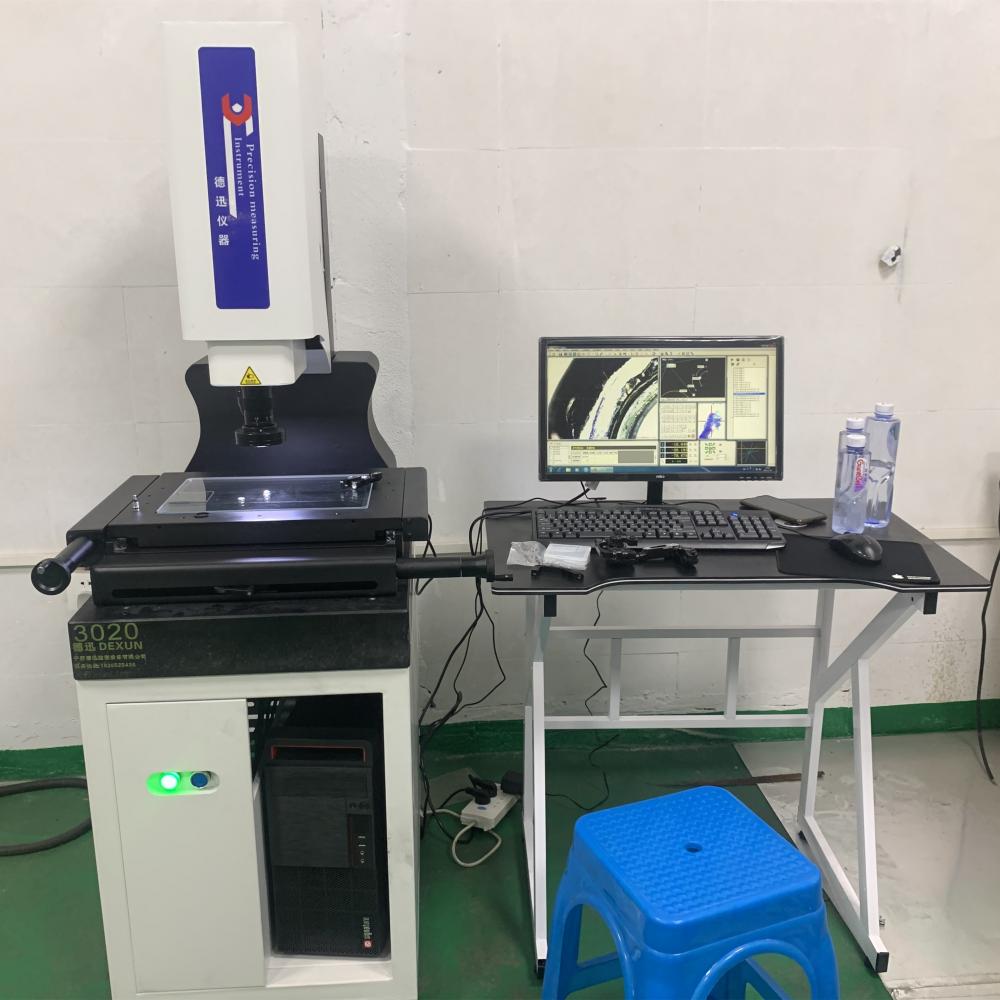

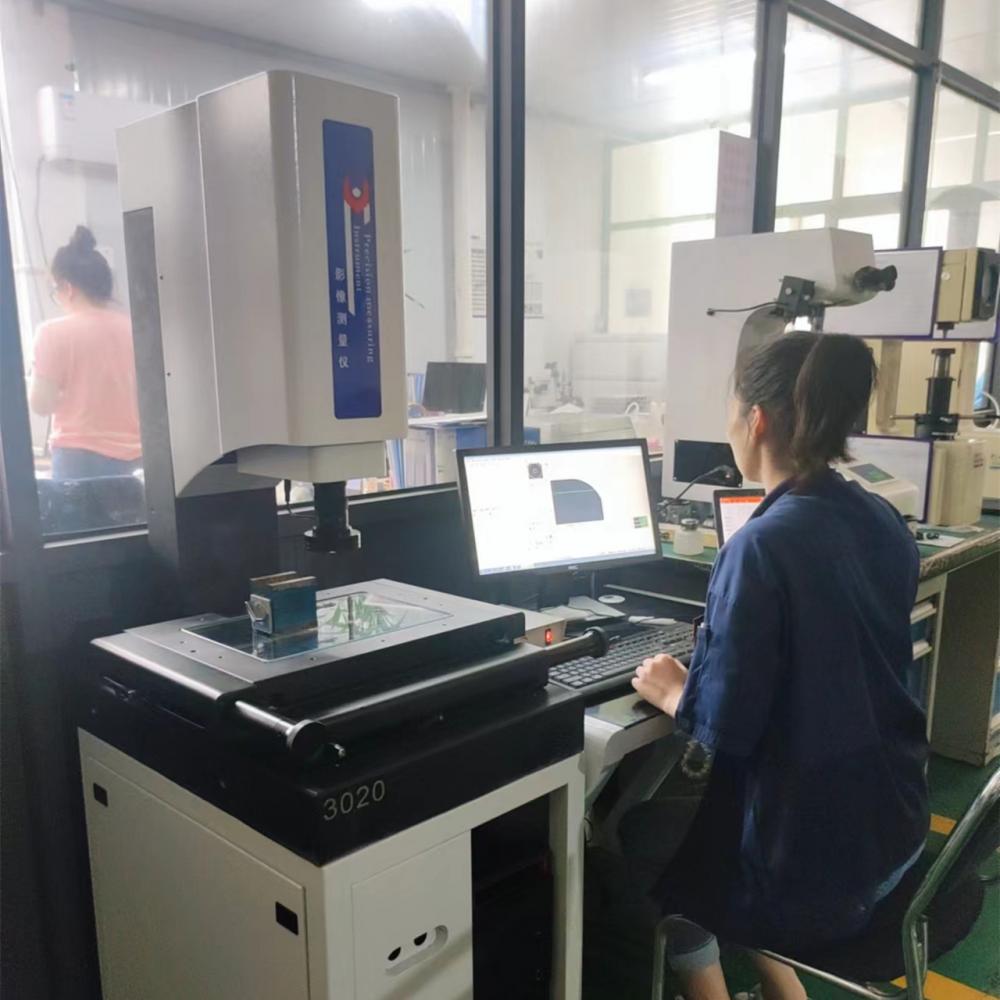

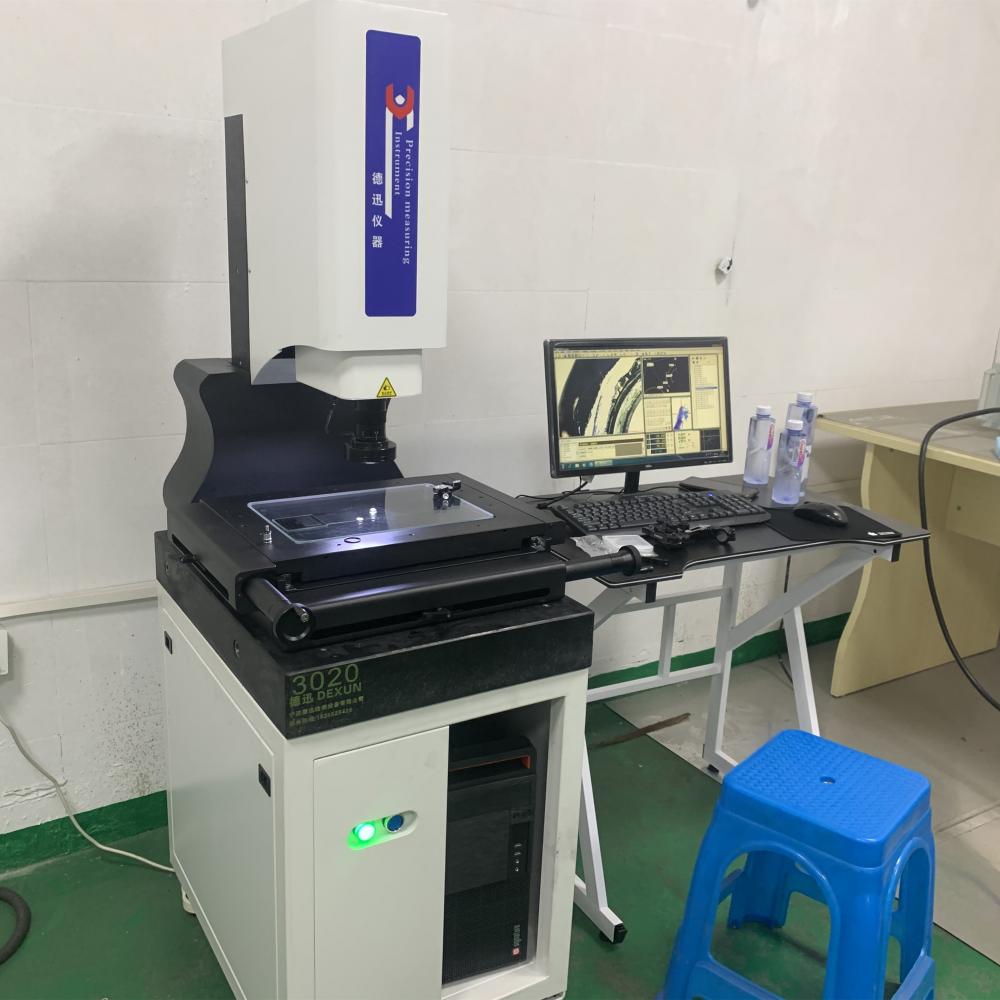

三維Z軸自動測量儀

型號：DZX3020T

品牌：德訊

認證：Reach、Scoc

支持定製：Odm、Obm

產地：中國

尺寸：300*200*180

外形尺寸：580*680*980

半自動影像測量儀是指Z軸可以自動對焦：軟件可以自動確定對焦面，保證每次對焦的精度，減少人為因素造成的誤差值，提高對焦的重現性，使對焦后的圖像最清晰，進一步提高後續測量的精度，並且可以在編程過程中插入自動對焦程序，消除批量產品可能出現的一系列誤差值，進入操作程序。

測量軟件的基本功能：

Z軸自動對焦：計算機自動確定對焦平面，保證每次對焦的準確性，減少人為判斷帶來的誤差，提高對焦的再現性，使對焦后的圖像達到最佳，從而也提高了後續測量的精度。 另外，可在編程過程中插入自動對焦，消除批量產品可能存在的高度差，進入程序。

自動捕捉：利用圖像工具快速自動捕捉基本幾何輪廓的邊界點，並直接擬合成直線、圓和圓弧。

製圖功能：機械圖形直接輸出Dxf格式，實現2D數字識讀功能，與AutoCAD、Pro/e、UG等軟件無縫對接。

拍照功能：對測量區域內的工件進行放大拍照並圖形輸出，轉換為（.bmp，.jpg）。

測量報表：可對測量數據進行公差設置，自動判斷，選擇所需測量數據，生成標準的WORD、EXCEL圖表報表。

光度指示：引導用戶將光源的明暗調節到最佳強度，減少人為活動帶來的不確定性。

基礎測量：點、線、圓、弧、橢圓的測量。

在線標註：可以在實時圖像中標註尺寸、半徑標註、直徑標註、角度標註、線性標註、對齊標註、文字標註、坐標標註等。

離線標註：可在整體鳥瞰圖中標註尺寸。

幾何測量：兩弧頂點之間的距離、兩線之間的距離、垂直線、平行線、切割線、延長線、兩線的交點、線與圓的交點、兩圓的交點、圓的切線、兩圓的切線、兩線的連接弧、角的平分線。

輔助功能：複製、全選、刪除、移動、鏡像、旋轉。

坐標系：設置客戶坐標系、三點坐標系、坐標原點平移、坐標旋轉。

坐標標註：根據自設坐標原點（0,0）在屏幕上標註任意點的坐標位置。

對比功能：程序可直接輸入DXF文件，在圖像測量區，實現工件放大圖像與標準設計圖的目視測量對比。

繪圖：可以描述實時圖像中的實際工件輪廓，形成完整的工程圖，繪圖方法類似AutoCAD。

報表格式：測量數據可直接導入EXCEL、word和CAD圖紙文件。

自動尋邊功能：軟件採用自動尋邊，可減少目視判斷帶來的誤差。
