大型計量測試儀器

型號：LMCNC1215

品牌：德迅

認證：Reach，Scoc

支持定製：Obm、Odm

產地：瓷器

測量：1200*1500*200

外形尺寸：1600*2000*960

龍門式圖像測量儀用於測量二維平面尺寸，廣泛應用於各種精密行業。 主要用於測量用卡尺和角尺難以或無法測量，但在裝配中很重要的零部件的尺寸和角度。 也可用於對某些零部件進行拍照，分析缺陷原因

運營優勢：

1、採用進口松下伺服電機，定位精度高（0.001 mm）， 即運行時能停，不易損壞，運行時無噪音

2、工作台採用7075進口航空鋁框架結構，重量輕，不變形，精度長時間不變

3、採用高清數碼相機130W（或230W像素）取代傳統模擬電視線（約470000像素）相機，畫面更流暢清晰

4.0745變焦鏡頭，切換不同倍率，無需重新校準，省時省力

5、儀器抗震能力高，移動方便，無需校正儀器液位

6、LED智能環形光源，分為八個分區，可變換各種角度和亮度，滿足不同產品的需求

7.測量軟件系統控制、智能化和自動化

8、可選擇激光和探頭，可預留組裝孔位，可按需升級，隨時添加

德訊公司的測量方案覆蓋所有行業和頂尖領域，與中國計量科學研究院、中國科學院、中國工程物理研究院、清華大學、上海大學、同濟大學、奔馳、寶馬、通用、大眾、西門子、博世、舍弗勒、卡特彼勒、蘋果、三星、空客、波音、中航、南車、北車有多年的合作發展。

導軌：FY-V型平行精密滾珠十字導軌

優點：定製高平恆十字導軌

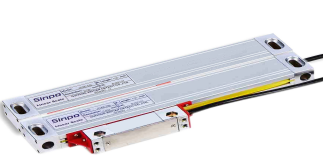

光柵尺：SINPO封閉式光柵尺，分辨率1µm

穩定性強，應用廣泛

軟件系統

基本測量功能

1、可以測量幾何圖形、點、線、圓（最大、最小和平均值）、圓弧、樣條曲線、橢圓、矩形、四邊形、凹槽、R角、環、間距、距離、點等。

2、構造：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合併、輪廓分割、半徑圓繪製、三線內切圓、兩線半徑內切圓等。

3.圖像測量工具：繪製點、最近邊緣點、焦點、圓框點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速排序圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。

4、形位公差：直線度、圓度、位置、平行度、垂直度、傾角度、同心度等。

5、坐標系：夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配准坐標系； 平移、旋轉和手動調整坐標系。

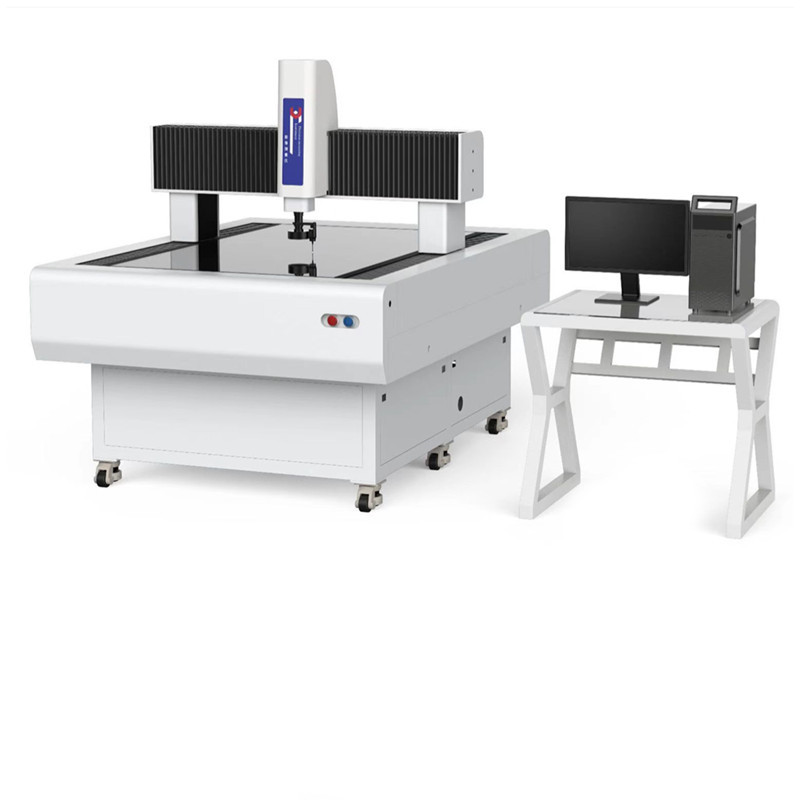

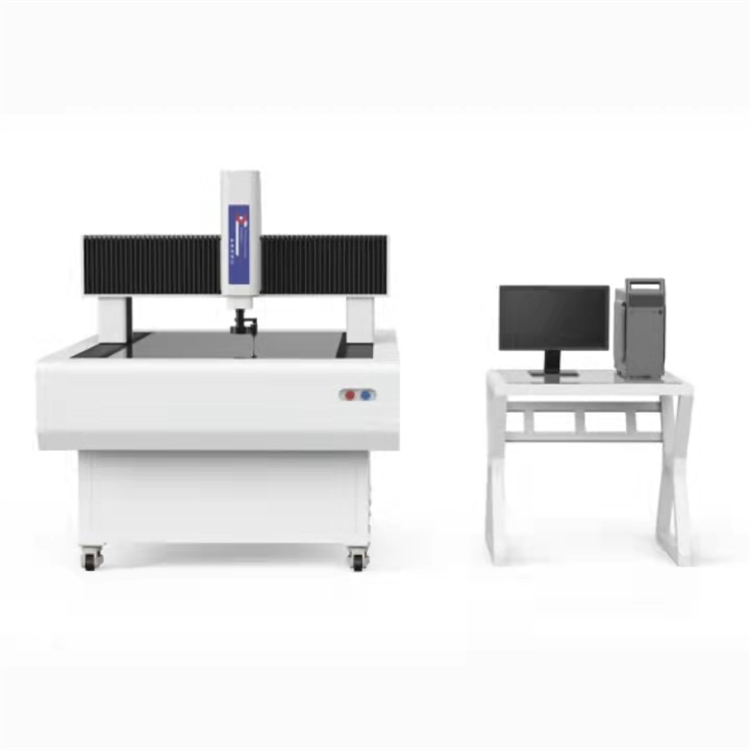

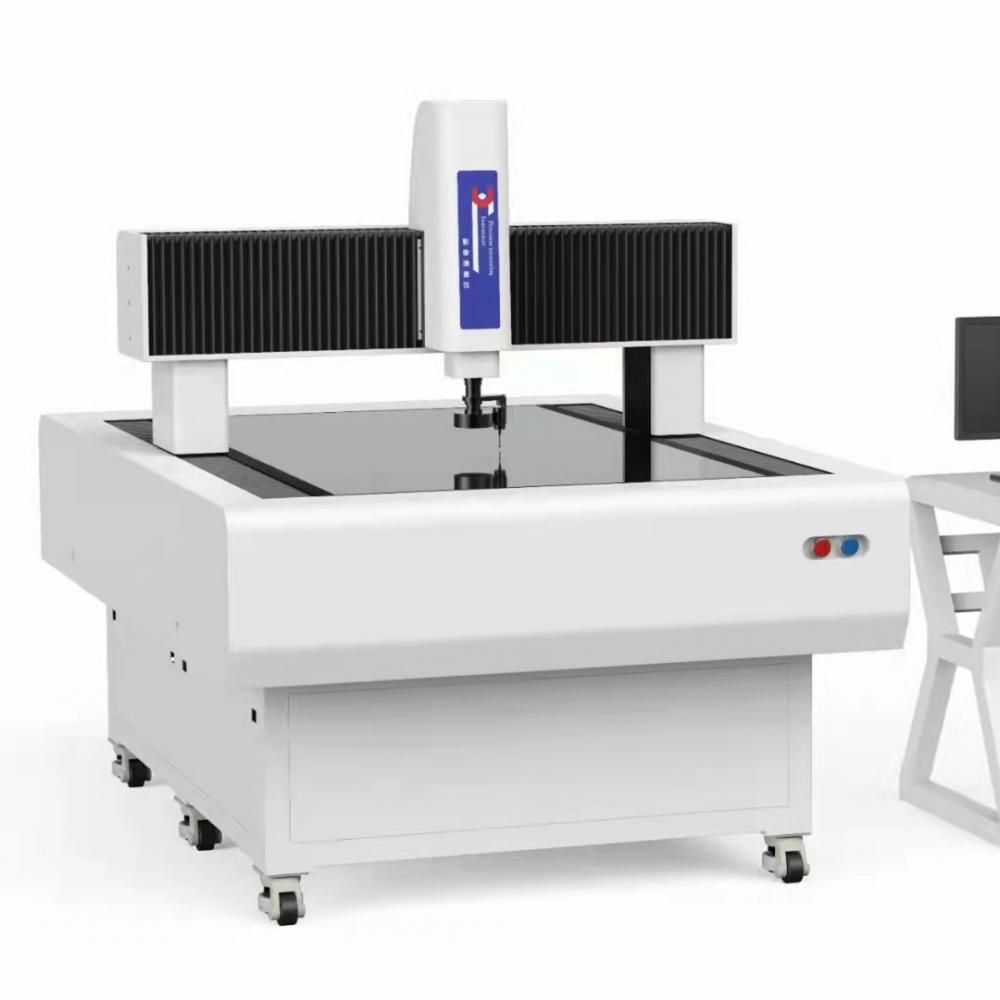

數控龍門自動圖像測量儀是專為大尺寸測量而設計的，適用於PCB、LCD、鈑金、航空航天等行業的大行程測量。 採用移動式橋架結構，匯聚了業內最先進的設計理念。 以最完美的設計和最嚴格的生產過程控制，保證了機器的精度和穩定性。

特點

移動式橋架結構，大行程全自動測量，四軸數控控制。

精度高，穩定性好的精密花崗岩機。

全鼠標，手柄式自動控制，使用方便。

新浦封閉式光柵尺精度高，穩定性好。

可變倍率光學鏡頭可以實現可變倍率測量。

可編程5環8區環形面光源和LED輪廓光源。

自動聚焦高度測量，可增加接觸式探頭。

ZONSON2D全自動圖像測量軟件。

提供各種規格和標準配置，並根據要求定製。
