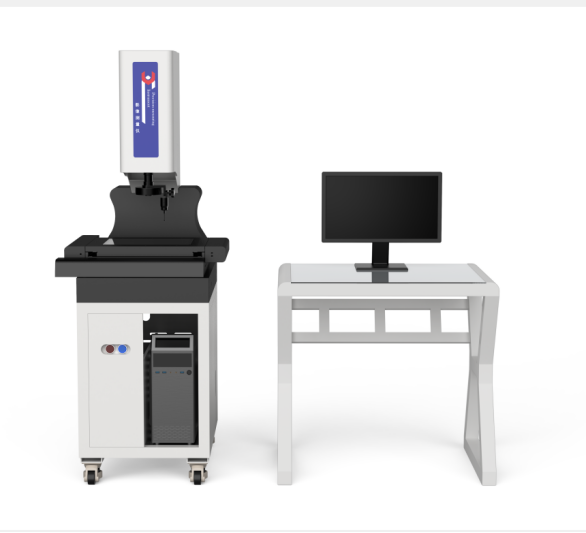

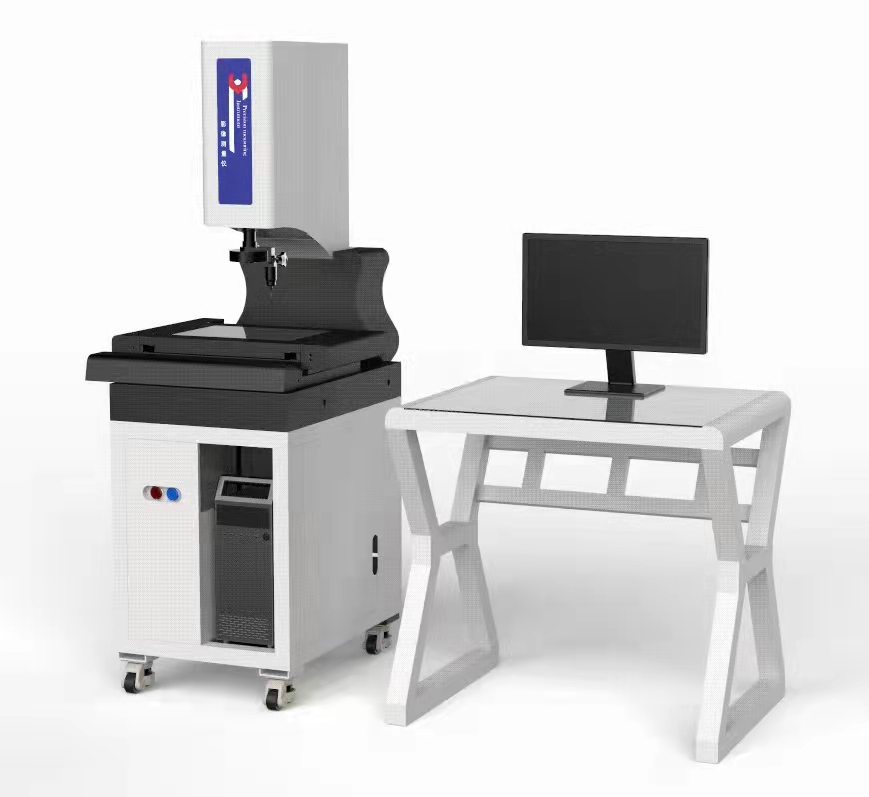

高清圖形尺寸測量儀

型號：CNC4030G

品牌：德迅

認證：Reach，Scoc

支持定製：Obm、Odm

產地：瓷器

外形尺寸：680*780*1100

測量：400*300*300

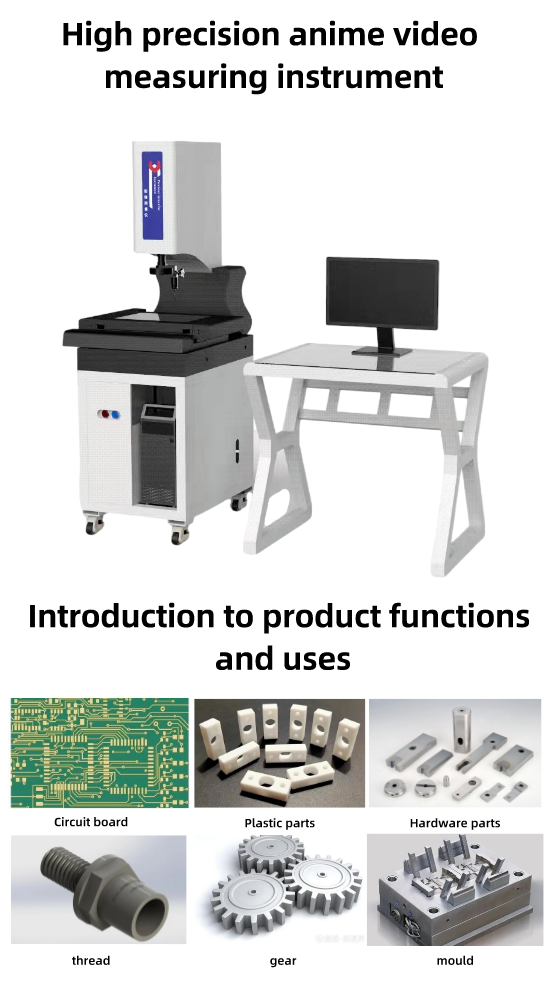

圖像測量儀也稱為動漫成像儀和圖像測量儀。 該精密測量儀是在傳統投影測量技術的基礎上，結合先進的CCD高像素攝影技術和計算機軟件技術的不斷發展而研製的高精度光學圖像測量儀。 全自動快速測量機

快速測量儀。

基本測量功能

1、可測量幾何、點、線、圓（最大、最小、平均值）、圓弧、樣條曲線、橢圓、矩形、四邊形、凹槽、R角、環、間距、距離、點等。

2、構造：中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合併、輪廓分割、半徑圓繪製、三線內切圓、兩線半徑內切圓等。

3、圖像測量工具：繪製點、最近邊緣點、焦點、圓框點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速排序圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。

4、形位公差：直線度、圓度、位置、平行度、垂直度、傾角度、同心度等。

5、坐標系：夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配准坐標系； 平移、旋轉和手動調整坐標系。

其他增強功能

1.SPC：測量數據的控制與分析。

2.全景掃描：選擇任意區域掃描圖像馬賽克。

3、圖紙比對：可加載圖紙與實測數據進行比對。

4.測試畫面：自動採樣掃描測試畫面，生成任務，直接分析輸出操作結果。

5、溫度補償：根據環境溫度和標準溫度的差值計算膨脹係數，使結果更加準確。

6.聚焦高度測量：通過聚焦測量高度差。

7.自動輪廓提取：給定起點和終點，提取指定的輪廓。

8.顯示邊緣圖像：顯示圖像的邊緣輪廓，快速檢查邊緣狀況。

9.跨線提取模式：多種顯示模式，包括交叉、哈希、圓形、網格，方便快速對比。

10、導航：圖片導航，類似電子地圖，可以快速定位。

11.導入CAD圖紙：DXF圖紙可隨CAD導入導出，完成圖形處理。

12.3 D顯示：顯示圖像的三維狀態。

13.允許多語言切換：簡體、繁體、英語、日語、韓語。

14、鏡頭校準：鏡頭自動校準，省去繁瑣完整的校準步驟。

15、各種快捷關鍵操作標準快捷鍵一應俱全，軟件更易上手。

16.系統設置中的各種詳細設置選項。

輪廓測量儀

CNC是一系列龍門數控視頻測量機，是專門地專為大尺寸測量而設計.最大測量範圍可達400×500mm，並可應用於PCB、LCD、鈑金、民航航天等行業。 VMG融合了行業最先進的設計理念。 由於最完美的設計和生產過程中的嚴格控制，可以很好地保證機器的準確性和穩定性。

儀器特性：

1.移動橋結構,自動大體積測量，四軸CNC控制.

3.用鼠標和操縱桿輕鬆操作。

4.S伊波因具有高精度和穩定性的線性秤。

5.世界領先用於可編程變焦測量的光學鏡頭。

6.可編程表面光（5環8個八角，48個扇區），LED輪廓燈。

7.高度測量自動對焦。 可按需添加接觸式探頭。

8.強大的ZONSON2D數控計量軟件。

9.提供各種標準配置，也可根據要求定製版本。

它可以測試幾何元素，包括點、線、圓、圓弧、樣條、橢圓、矩形、槽、環圓、間隙、距離、點列表等.
